Bộ quản lý, giám sát, điều khiển và phát nội dung hiển thị màn hình LED

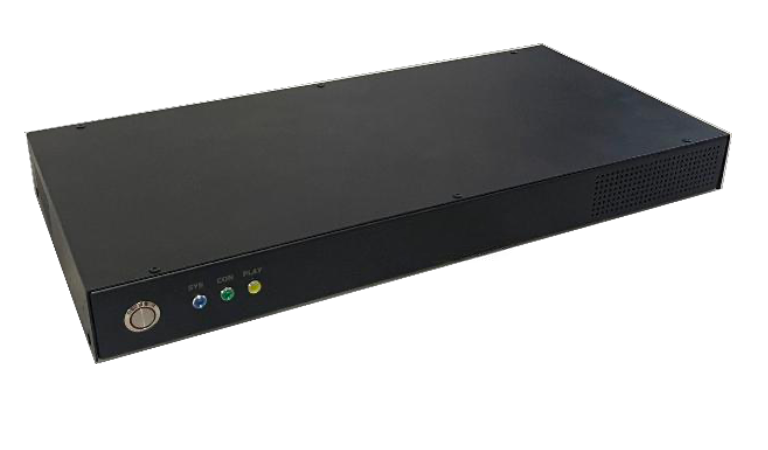

THIẾT BỊ QUẢN LÝ, GIÁM SÁT, ĐIỀU KHIỂN VÀ PHÁT NỘI DUNG MÀN HÌNH LED

Tính năng

Quản lý, giám sát, điều khiển và phát nội dung màn hình LED thông qua ứng dụng quản

lý tập trung trên điện thoại, máy tính. Chỉ cần kết nối thiết bị với internet là có thể sử

dụng Ứng dụng quản lý có thể sử dụng thông qua internet, mà không cần cấu hình IP

tĩnh, DNS.

Kết nối bộ nhớ ngoài để phát trực tiếp các định dạng file phổ biến mà không cần dùng

tới máy tính: file video các định dạng, file ảnh, office, pdf,…Cho phép sửa trực tiếp các

file văn bản ngay trên thiết bị. Cho phép lưu file trực tiếp vào thiết bị để sử dụng thường

xuyên

Các chế độ phát: phát 1 lần, phát lặp lại, phát theo lịch đặt trước tới một hoặc các màn

hình cụ thể do người dùng chọn. Nội dung các màn hình được chọn sẽ được phát đồng

bộ cùng nhau ngay cả khi màn hình mất điện và có điện trở lại. Cho phép bật tắt nguồn

cho màn hình LED và các thiết bị phụ trợ trên phần mềm quản lý tập trung hoặc cho

phép đồng bộ tự động với nội dung phát.

Đã được chứng nhận hợp quy phù hợp các tiêu chuẩn/ quy chuẩn: QCVN

54:2020/BTTTT; QCVN 65:2021/BTTTT; QCVN 117:2023/BTTTT theo quy định của

thông tư Thông tư 04/2023/TT-BTTT ngày 31/5/2023, Thông tư 20/2023/TT-BTTTT

ngày 29/12/2023 và các quy định khác liên quan của Bộ Thông tin và Truyền thông

Thông số kỹ thuật

- Bộ xử lý ARM 6 core hiệu năng cao 64 bit

- Bộ nhớ RAM: 4GB LPDDR4

- Bộ nhớ lưu trữ: 16GB EMMC

- Giám sát nhiệt độ màn hình LED: -40 ~ 125 oC (sai số 0,2 oC)

- Giám sát độ ẩm màn hình LED: 0 ~100% RH (sai số 2% RH)

- Giám thông số nguồn điện cho HT màn hình LED:

+ Đo và giám sát các thông số điện 1 pha bao gồm công suất, dòng điện (0 - 100A),

điện áp.

+ Đo và giám sát các thông số điện 3 pha (tùy chọn) bao gồm: công suất tổng/ từng

pha, dòng điện tổng (0-100A)/ từng pha, điện áp pha, cos phi, tần số."

- Điều khiển đóng ngắt nguồn màn hình LED và thiết bị ngoại vi:

+ Điều khiển đóng ngắt 2 kênh, dòng tối đa 10A/ kênh (sử dụng trực tiếp hoặc đóng

ngắt khởi động từ (dòng tối đa theo thông số khởi động từ) với các chế độ điều khiển

sử dụng song song đồng thời: Trực tiếp trên giao diện hệ thống của thiết bị trên màn

hình; Điều khiển trên phần mềm (cả 3 nền tảng PC - web, ứng dụng trên IOS và trên

Android); điều khiển bằng nút ấn vật lý tích hợp trên mặt trước thiết bị; Tự động đồng

bộ với lịch phát.

+ Tùy chọn số kênh điều khiển lên tới 30 kênh"

- Phát nội dung bằng phần mềm qua mạng internet thông qua máy chủ: Video độ phân

giải cao (tối đa 4K), file ảnh, văn bản.

- Kết nối mạng internet:

+ 10M/100M/1000M Ethernet;

+ Wifi 5 IEEE 802.11 a/b/g/n/ac;

+ 4G LTE -TDD/LTE-FDD/HSPA +/ GSM/ GPRS/ EDGE (tốc độ cao 150Mbps

downlink/50Mbps uplink). Hỗ trợ 1 sim thường + 1 esim (sử dụng được 1 trong các

mạng phổ biến ở Việt Nam như: Vietel, Mobifone, Vinaphone) với công tắc chuyển

đổi chế độ nhanh chóng, tiện lợi;"

- Cổng xuất hình ảnh: 2 x HDMI 2.0 độ phân giải tối đa 4K @60Hz

- Cổng xuất âm thanh: 1 x 3,5mm

- Đầu ra loa (tùy chọn): 0/150W/300W/600W/1200W. Tự động đóng/ ngắt công suất

âm thanh khi phát/ dừng phát nội dung media, loại bỏ hoàn toàn sôi, nhiễu nền khi

không phát

- Cổng kết nối mặt sau: USB3.1 Gen1 * 1 (kết nối bộ nhớ lưu trữ tốc độ cao/ hoặc thiết

bị cần tốc độ cao); 3 * USB2.0, công mạng ethetnet 1000Mbps; Cổng kết nối đèn báo

(Hệ thống, kết nối máy chủ, phát nội dung); cổng giám sát - điều khiển (2 dây tín hiệu,

2 dây cấp nguồn cho các module cảm biến điều khiển), kết nối giữa các module giám

sát, module điều khiển và bộ xử lý trung tâm chỉ cần sử dụng chung 1 cặp dây tín hiệu

kết nối theo chuẩn truyền thông công nghiệp, khoảng cách tới bộ xử lý trung tâm cho

phép lên tới 1200m, số lượng mô đun điều khiển và cảm biến lên tới 32 thiết bị

- Đèn báo trạng thái mặt trước: 3 đèn báo mặt trước bao gồm: Hệ thống, kết nối máy

chủ, phát nội dung

- Nút ấn mặt trước: 2 nút bật tắt 2 kênh điều khiển cấp nguồn điện cho màn hình LED

và các thiết bị phụ tải

- Cổng kết nối mặt trước: 2 cổng USB type C, 2 cổng USB type A

"

- Giao diện điều khiển khi kết nối với màn hình qua cổng HDMI:

+ Hiển thị các thông số giám sát: Điện áp, dòng diện, công suất, độ ẩm, nhiệt độ của

màn hình. Hiển thị trạng thái bật/ tắt của các kênh điều khiển đóng/ ngắt nguồn điện

+ Các nút ấn điều khiển On/ Off cấp nguồn cho màn hình LED và thiết bị ngoại vi

+ Hiển thị lịch phát trong ngày

+ Mở file: Cho phép phát nội dung từ file video, ảnh, word, excel, powerpoint, pdf,...

từ bộ trong của thiết bị hoặc từ bộ nhớ lưu trữ ngoài. Cho phép soạn thảo, biên tập trên

thiết bị

+ Các ứng dụng tiện ích: Trình duyệt, trình soạn thảo văn bản, cài đặt

+ Tích hợp màn hình khóa với QR code cho phép cán bộ quản lý có thể quét QR code

trên ứng dụng quản lý trên điện thoại để mở khóa phát nội dung thủ công trực tiếp từ

thiết bị"

Chứng nhận hợp quy phù hợp các tiêu chuẩn/ quy chuẩn: QCVN 54:2020/BTTTT;

QCVN 65:2021/BTTTT; QCVN 117:2023/BTTTT

- Đầu vào nguồn: 90-265VAC/50-60Hz, tích hợp bảo vệ quá áp, quá tải, quá nhiệt, mất

pha, mất trung tính,… Khối chuyển nguồn đáp ứng tiêu chuẩn EC/EN61000-4,

CISPR32/EN55032, UL/IEC/EN62368, IEC/EN60335, GB4943, IEC/EN61558

Phần mềm điều khiển giám sát tập trung từ xa thông qua hệ thống phần mềm điều

khiển tập trung qua máy tính và ứng dụng trên di động (iOS và Android):

- - Phần mềm quản lý tập trung không giới hạn số lượng thiết bị được quản lý. Toàn bộ

các chức năng quản lý, điều khiển (đóng ngắt nguồn điện các kênh điều khiển, điều khiển

thiết bị,..), giám sát trạng thái màn hình (nhiệt độ, độ ẩm, điện áp, dòng điện, công

suất,...), quản lý lịch phát nội dung, quản lý thiết bị (kết nối, nhiệt đô CPỤ, ip, khởi động

lại thiết bị, lịch sử kết nối thiết bị..),... được sử dụng trên 1 phần mềm duy nhất để đảm

bảo tính đồng bộ, tiện lợi trong quá trình sử dụng

- Máy chủ phần mềm đặt tại Việt Nam. Phần mềm đã được đăng ký bản quyền sở hữu

trí tuệ

- Cho phép cập nhật từ xa thông qua máy chủ, ngay trên giao diện phần mềm

- Bảo trì thiết bị từ xa. Khởi động thiết bị từ xa trên giao diện phần mềm quản trị.

- Chức năng phân quyền chi tiết các tài khoản người dùng theo bộ phận, vị trí, thiết bị và

chức năng (khả năng phân quyền tối thiểu 5 cấp đơn vị hành chính). Cho phép 1 đơn vị

có nhiều tài khoản người dùng có quyền khác nhau và quản lý được số lượng thiết bị

khác nhau.

- Điều khiển (đóng/ ngắt nguồn điện) và giám sát trạng thái màn hình LED từ xa (điện

áp, dòng điện, công suất, nhiệt độ, độ ẩm của màn hình). Cảnh báo trên phần mềm trên

điện thoại hoặc màn hình thiết bị khi có sự cố bất thường

- Giao diện tổng quan: thể hiện trạng thái thiết bị, lịch phát trong ngày, định vị vị trí thiết

bị và trạng thái kết nối máy chủ của thiết bị trên bản đồ

- Quản lý lịch sử hoạt động: lịch sử phát nội dung của từng thiết bị, lịch sử kết nối của

từng thiết bị

- Tự động lấy tọa độ thiết bị khi kết nối GPS

- Quản lý thời gian sử dụng gói cước 4G, giúp người sử dụng theo dõi và chủ động gia

hạn gói cước khi cần thiết

- Quét QR code mở khóa thiết bị để phát nội dung trực tiếp từ thiết bị

- Quản lý và phân phối bộ sưu tập nội dung theo thiết bị, cơ quan mẹ/ bộ phận/ chi nhánh

và người dùng. Cơ quan cấp trên có thể tạo các bộ sưu tập nội dung và phân phối tới các

đơn vị cấp dưới ngay trên hệ thống

- Có ứng dụng trên điện thoại di động (cả 2 nền tảng iOS và Android) thực hiện được

đầy đủ các tính năng ở trên.

- Phần mềm đã được cấp giấy chứng nhận đăng ký quyền tác giả

Liên hệ ngay Công ty CP CN Nguyên Bảo Phát để được tư vấn chi tiết!

-----------------------------------------------------------------------------------
